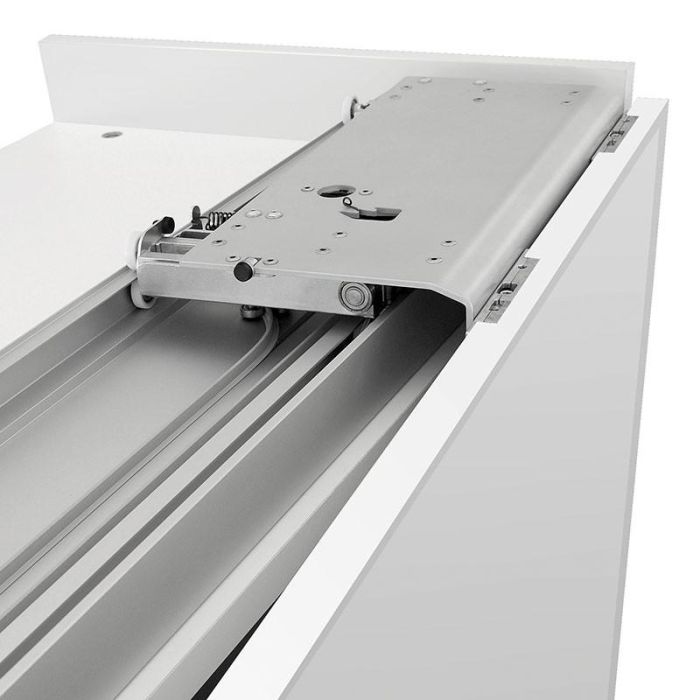

SLIDER M35 Mecanismos para armarios de 2 puertas correderas coplanarias

Para armarios de cocina y hogar. Carga máxima 35kg. por puerta. Apertura y cierre amortiguado.

Ideal para armarios de cocina, altura máxima 2200mm.

Mecanismo coplanar 2 puertas

Apertura y cierre amortiguado

Carga máxima 35kg. por puerta

Anchura de la puerta: mínimo 600mm. y máximo 2000mm.

Altura máxima de la puerta 2200mm

Distancia de la puerta al borde inferior del mueble 43mm

Distancia mínima del tirador al borde de la puerta 10mm

Regulación vertical puerta +/-5mm

Regulación horizontal puerta +/-3,5mm

Guía superior fijada en la parte superior del mueble con clips más tornillos laterales

Guía inferior fijada en la base del mueble con clips.

REGULADORES DE ENCAJE

Espesor de la puerta: mín.18mm máx. 30mm

Espesor máximo de la puerta más tirador 45mm

REGULADORES EXTERNOS

Espesor de la puerta: mín 18mm. máx 30mm

Espesor máximo de la puerta más tirador 40mm

SISTEMA PATENTADO

Bajo pedido mínimo se puede fabricar en medidas especiales consultar.

El mecanismo superior es de la misma dimensión que la dimensión interna del mueble.

El mecanismo inferior es más corto para dejar espacio necesario para instalar las patas de muebles de cocina y hogar.

COMPONENTES DEL KIT:

1. 1 guía de deslizamiento superior (mecanismo principal)

2. 1 guía de deslizamiento inferior

PARA CADA PUERTA:

A. 1 regulador vertical y horizontal, 1 regulador vertical, 4 tuercas en zamak M6x23, 4 tornillos especiales TE M6x22

B. 2 espaciadores para reguladores externos.

PARA CADA MECANISMO:

C. 1 lave hexagonal 4mm. 1 llave fija 10mm. 4 paragolpes autoadhesivos, 4 topes, 4 tornillos TCEI M5x16

Marca: SALICE
