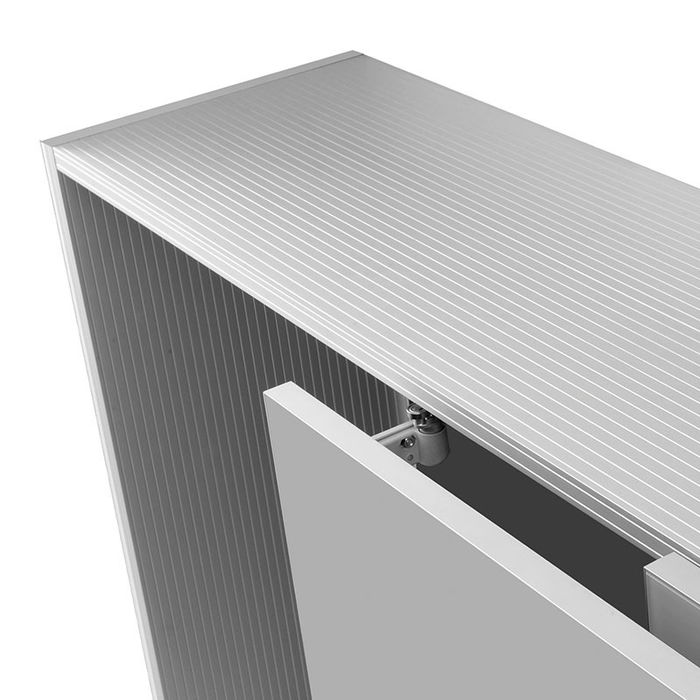

Système coulissant S20 bas pour armoires à 2 portes coulissantes coplanaires

Description : Ce mécanisme de glissement est conçu pour les meubles bas et les buffets (appelés "aparador" en espagnol). Il permet un mouvement coulissant fluide et amorti pour deux portes coplanaires (alignées sur le même plan).

Caractéristiques principales :

• Fonction : Mécanisme coplanaire pour 2 portes coulissantes.
• Ouverture/fermeture : Action amortie pour un fonctionnement silencieux et doux.
• Charge maximale : 20 kg par porte.
• Largeur de porte : Minimum 600 mm, maximum 1200 mm.
• Épaisseur de porte : Minimum 18 mm, maximum 30 mm.
• Épaisseur maximale (porte + poignée) : 45 mm.
• Distance minimale poignée/bord de porte : 10 mm.
• Réglages : Vertical (+/-4,5 mm) et horizontal (+/-3 mm).
• Installation : Guide supérieure insérée dans la partie haute du meuble ; guide inférieure fixée sous le plancher du meuble. Le mécanisme principal s'installe sous le plancher.

Composition du kit :

• A: 1 guide de glissement inférieur (mécanisme principal)
• B: 1 guide de glissement supérieur
• C: 4/6/8 clips pour fixation supérieure
• D: 2 balanciers guide supérieur
• E: 2 régulateurs par porte
• F: 2 supports supérieurs
• G: 2 cache-supports
• H: 4 pare-chocs autocollants et 1 clé hexagonale de 3 mm.

Note : Ce produit est basé sur un système breveté. Des dimensions spéciales peuvent être fabriquées sur demande (commande minimum requise).
