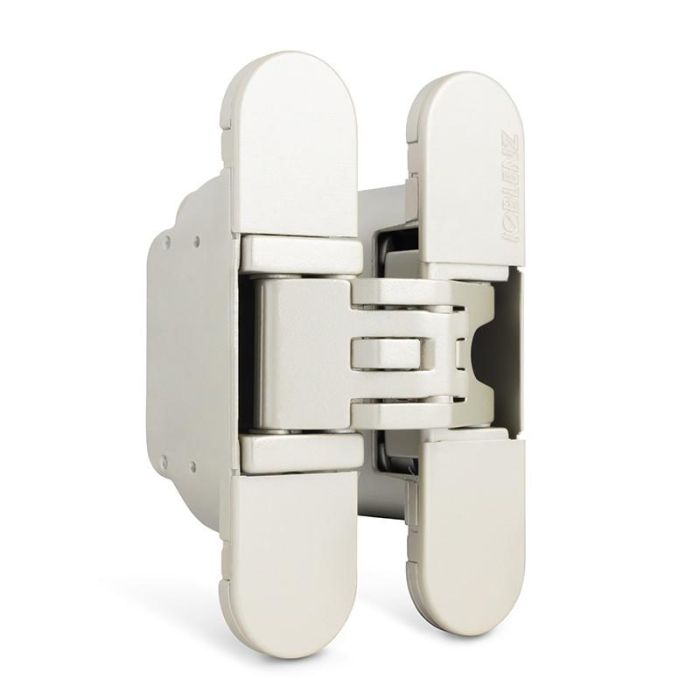

Bisagra invisible K-6300 de la marque KOBLENZ. Cette charnière réglable est conçue pour des portes d'un poids maximum de 60kg, avec une ouverture de 180 degrés.

Elle offre un triple réglage : vertical, horizontal et en profondeur, permettant un ajustement précis de votre porte. L'épaisseur minimale requise pour la porte est de 40mm.

Instructions de réglage :

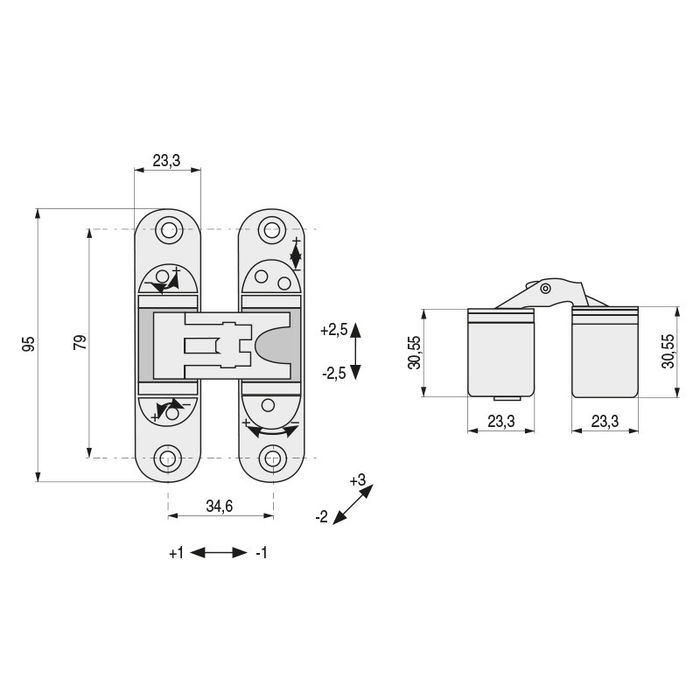

• Réglage vertical : Desserrez la vis (1) sur toutes les charnières à l'aide d'une clé Allen de 2,5mm. Ajustez verticalement en déplaçant la vis (2) d'un côté ou de l'autre pour positionner la charnière comme souhaité, en répartissant le poids uniformément. Une fois terminé, resserrez la vis (1).
• Réglage horizontal : Réglage horizontal de 1mm, toujours à partir de la position O. Utilisez une clé Allen de 2,5mm pour déplacer les vis d'un côté ou de l'autre et régler la position horizontale de la charnière.
• Réglage de la profondeur : Réglage de -2 à +3mm, toujours à partir de la position O. Utilisez une clé Allen de 2,5mm pour desserrer ou serrer la vis (1) afin d'obtenir la profondeur désirée. Une fois la position atteinte, bloquez la vis (2).

Après avoir réglé les charnières sur la porte, insérez les capots de finition.

Caractéristiques de la porte compatible :

• Hauteur maximale : jusqu'à 2100mm.
• Largeur maximale : jusqu'à 850mm.
• *Pour les portes de plus de 2100mm de hauteur, utilisez 4 charnières.

Charge maximale :

• Porte avec 2 charnières : 40kg maximum.
• Porte avec 3 charnières : 60kg maximum.
• Porte avec 4 charnières : 60kg maximum.

Les réglages doivent être effectués sur toutes les charnières de la porte. Chaque charnière est livrée avec ses 4 capots de finition.
