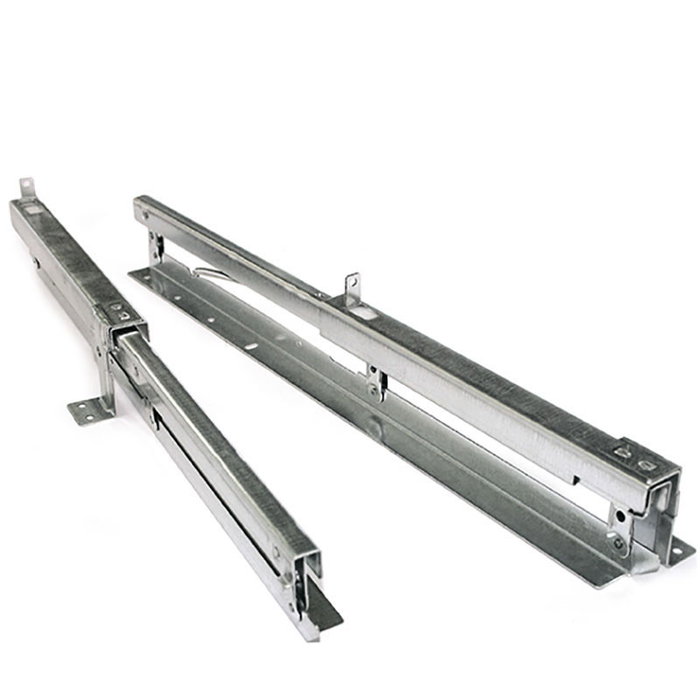

Jeu de guides pour tables à extension automatique AITANA

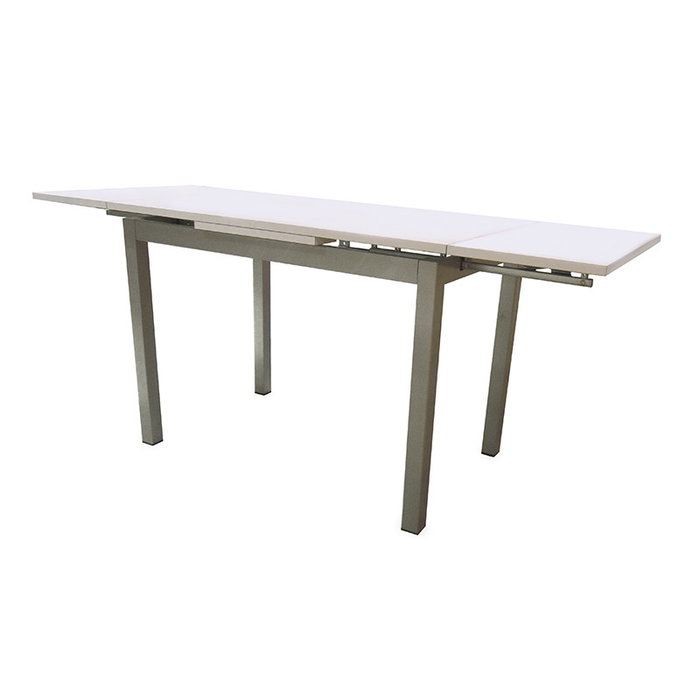

Ce jeu de guides de haute qualité permet d'équiper une table à deux ailes de système d'extension automatique. Un jeu complet est composé de deux guides droits et de deux guides gauches.

Caractéristiques techniques

• Profondeur d'ailes : 290 mm / 350 mm
• Longueur minimale du plateau fixe : 800 mm
• Longueur du guide : 263 mm
• Longueur de la partie coulissante : 520 mm
• Matériau : Acier (fer)
• Finition : Électrozingué pour une protection contre la corrosion

Instructions de montage

1. Visser le guide (partie courte et fixe) dans l'évidement usiné du plateau central.
2. Insérer la partie coulissante (partie longue) à l'intérieur du guide (partie courte).
3. Visser la partie coulissante sur l'aile extensible de la table.

Points d'attention importants

• Préparation des évidements : Lors de l'usinage des logements pour les guides, veuillez noter que les mesures diffèrent d'un côté à l'autre. Cela permet d'éviter que les coulisseaux ne se rencontrent une fois les ailes repliées dans le châssis, car la partie coulissante dépasse vers l'intérieur.
• Sens d'insertion : Insérer la partie coulissante dans le guide dans le sens indiqué par la flèche. Le butoir-frein intégré empêchera la sortie de l'aile à chaque fois qu'elle est déployée.

Marque : HERRAJES ALK
