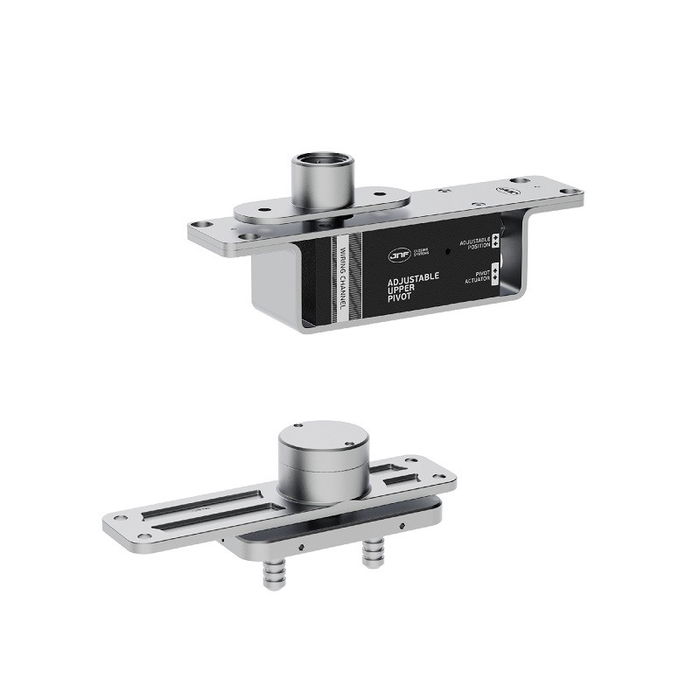

Pivot libre Heavy Duty IN.05.501

Référence : IN.05.501

Marque : ARTICULOS INOXIDABLES

Matériau : Acier inoxydable AISI 304 (EN 1.4301)

Finition : Satiné

Système pivotant haute performance pour portes de grand format jusqu'à 500 kg et 3000 mm de hauteur. Conçu pour une installation invisible dans les portes en bois avec une épaisseur minimale de 45 mm. Permet une ouverture simple ou à double action (va-et-vient) pour un fonctionnement fluide, sans fermeture automatique requise.

Caractéristiques techniques

• Capacité maximale : 500 kg
• Hauteur maximale de porte : 3000 mm (jusqu'à 4000 mm avec passage de câble)
• Épaisseur minimale de porte : 45 mm
• Installation cachée, seule une base discrète reste visible au sol.
• Réglage bidirectionnel : ±3 mm
• Roulement supérieur intégré dans l'axe de rotation

Conditions d'installation en fonction de la charge :

• B = A * 3 : Jusqu'à 500 kg
• B = A * 5 : Jusqu'à 350 kg
• B = A * 7 : Jusqu'à 250 kg
• B minimum 150 mm : Jusqu'à 100 kg

Compatibilité et montage

• Adapté pour sols en ciment, chauffants ou métalliques (requiert un ancrage approprié)
• Installation professionnelle recommandée
• Inclut gabarits de perçage et clés Allen
• Possibilité d'intégrer un passage de câble

Accessoires inclus

• Clé Allen 2,5 mm et 5 mm
• Manuel d'installation
• Gabarits de montage

Accessoires optionnels

• Retenue magnétique à 0° – Référence IN.17.012
• Outillage professionnel d'installation – Références IN.05.216.50 / IN.05.216.51
• Clés spéciales – Références IN.05.214.9 / IN.05.214.16

Maintenance recommandée

Une révision annuelle du système est conseillée, comprenant :

• Vérification du serrage de la base
• Contrôle des jeux et de l'alignement des axes
• Lubrification de l'axe supérieur avec graisse consistante en spray
