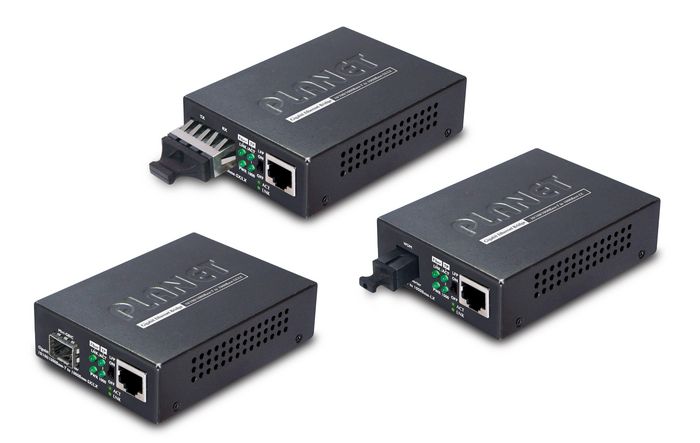

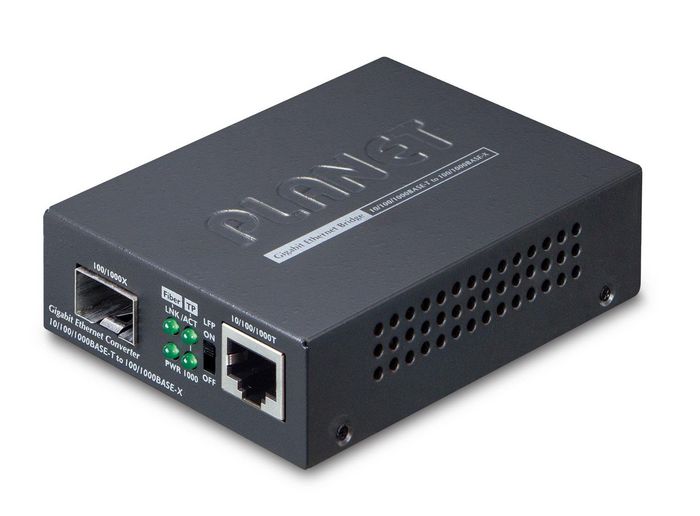

Offrant la flexibilité d'un support Ethernet 10/100/1000 Mbps via port RJ45 et des performances fibre optique Gigabit ultra-stables, les convertisseurs de média PLANET GT-802, GT-802S, GT-802S40, GT-806S60, GT-805A et GT-806A/B prennent en charge la conversion entre les réseaux 10/100/1000BASE-T et 1000BASE-SX/LX. Ils sont équipés de connecteurs SC/SFP/WDM compatibles avec les supports monomodes ou multimodes. Le signal Ethernet permet de connecter facilement, efficacement et à moindre coût trois types de segments.


Extension de distance avec des communications réseau performantes et stables

La série de convertisseurs de média Gigabit PLANET GT-80x étend la distance de communication avec des performances Gigabit élevées via la fibre optique. La série GT-80x assure la conversion de média entre les interfaces 10/100/1000BASE-T et 1000BASE-SX/LX pour diverses applications fibre optique. Les interfaces fibre disponibles sont présentées ci-dessous :


Fonctionnalités de gestion intelligentes améliorées

La série GT-80x prend en charge la fonction MDI/MDI-X automatique sur son port TP et dispose d'un commutateur DIP pour configurer la fonction de transmission en cas de défaut de liaison (LFP). La fonction LFP inclut la transmission en cas de perte de liaison (LLCF) et le retour en cas de perte de liaison (LLR). LLCF/LLR permet d'alerter immédiatement les administrateurs en cas de problème sur la liaison et offre une solution efficace pour la surveillance du réseau. Le commutateur DIP permet d'activer ou de désactiver la fonction LFP.

- LLCF signifie que lorsqu'un périphérique connecté au convertisseur et la ligne TP perdent la liaison, la fibre du convertisseur interrompt la transmission.
- La fonction LLR (Link Loss Return) signifie que lorsqu'un appareil connecté au convertisseur et à la ligne fibre optique perd la liaison, la fibre du convertisseur interrompt la transmission.

Ces deux fonctions permettent d'alerter immédiatement les administrateurs en cas de problème de liaison et offrent une solution efficace pour la surveillance du réseau.


Installation facile

La série GT-80x permet de connecter facilement deux types de segments. Elle peut être utilisée comme unité autonome alimentée par son adaptateur secteur ou comme module enfichable dans les châssis de convertisseurs de média PLANET 19 pouces à 7/15 emplacements (MC-700/MC-1500/MC-1500R/MC-1500R48). Ces châssis permettent d'alimenter le GT-80x et de maintenir le réseau fibre optique à un emplacement unique. Le convertisseur de média Gigabit étant entièrement conforme aux normes IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T et IEEE 802.3z 1000BASE-LX/SX, son installation est rapide et facile grâce à sa fonction Plug and Play. Le GT-80x prend également en charge le contrôle de flux et la contre-pression en mode semi-duplex afin d'éliminer les pertes de paquets.

• Conforme aux normes IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T et IEEE 802.3z 1000BASE-SX/LX
• Le port TP prend en charge la négociation automatique 10/100/1000BASE-T et l'auto-MDI/MDI-X
• 1000BASE-SX : câble fibre multimode 50/125 µm ou 62,5/125 µm, jusqu'à 220/550 m (GT-802)
• 1000BASE-LX : câble monomode 9/125 µm offrant une portée de 10 km (GT-802S)
• 1000BASE-LX : Câble monomode 9/125 µm offrant une portée de 40 km (GT-802S40)
• 1000BASE-LX : Câble monomode 9/125 µm offrant une portée de 60 km (GT-802S60)
• 1000BASE-SX/LX : Câble fibre multimode 50/125 µm/62,5/125 µm ou câble monomode 9/125 µm offrant une portée dépendant du module SFP (GT-805A)
• L'interface WDM 1000BASE-LX est conçue pour une portée maximale de 15 km (fibre monomode 9 µm/125 µm) sur GT-806A15/GT-806B15
• L'interface WDM 1000BASE-LX est conçue pour jusqu'à 40 km (fibre monomode 9 μm/125 μm) sur GT-806A40/GT-806B40
• L'interface WDM 1000BASE-LX est pour jusqu'à 60 km (fibre monomode 9 μm/125 μm) sur GT-806A60/GT-806B60
• 1000BASE-T : 2 paires Cat. Câble UTP 5/5e/6, jusqu'à 100 mètres
• Caractéristiques principales de la couche 2
• Contrôle de flux IEEE 802.3x pour le mode duplex intégral et contre-pression pour le mode semi-duplex afin d'éliminer la perte de paquets
• Prise en charge de la fonction Auto MDI/MDI-X
• Mécanisme de stockage et de retransmission
• Débit de transfert maximal non bloquant
• Conversion de média entre 10/100/1000BASE-T et 1000BASE-SX/LX
• Supports fibre optique compatibles
• Fibre multimode avec connecteur SC/LC/WDM
• Fibre monomode avec connecteur SC/LC/WDM
• Format compact compatible avec les châssis de médias de la gamme PLANET MC (MC-700/MC-1500/MC-1500R/MC-1500R48)
• Montage mural possible Conception
• Indicateurs LED pour un diagnostic réseau simplifié
• Commutateur DIP pour l'activation/désactivation de la fonction LFP
• Prise en charge des trames jumbo 9K
• Choix de connecteurs fibre optique : SC, LC et WDM ; fibre multimode/monomode pour interface SFP 1000BASE
• Format compact, installation facile
