Installation simplifiée : branchez et vérifiez pour une solution rapide

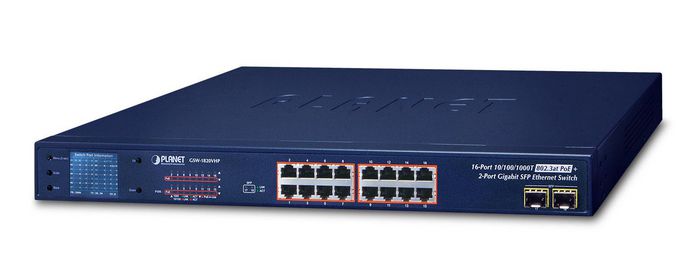

Le PLANET GSW-1820VHP est une solution d'alimentation par Ethernet (PoE) « Plug and Watch » idéale. Son installation est rapide, il permet une surveillance en temps réel de l'état de l'alimentation PoE et un dépannage immédiat grâce à son écran LCD unique. Il améliore ainsi l'efficacité et la qualité du travail sans nécessiter de PC ni de logiciel.

Le GSW-1820VHP est équipé de 16 ports 10/100/1000BASE-T avec interfaces cuivre PoE+ (Power over Ethernet Plus) 802.3at de 30 watts et de 2 emplacements SFP 1000BASE-X supplémentaires avec système d'alimentation interne. Avec une puissance PoE totale pouvant atteindre 300 watts et des performances de commutation de données sans blocage, le GSW-1820VHP répond aux exigences d'alimentation PoE nécessaires à la vidéosurveillance IP HD. Il offre une solution d'alimentation PoE compacte, fiable et visible, idéale pour les petites entreprises et les intégrateurs de systèmes déployant des réseaux PoE (Power over Ethernet).

Affichage de la charge PoE, de la consommation PoE et de l'état du système
L'écran LCD du GSW-1820VHP affiche clairement la charge PoE de chaque port, la consommation PoE totale et l'état du système, notamment les surcharges, les sous-tensions, les surtensions et les températures élevées. Grâce à cet écran LCD, l'utilisateur obtient des informations détaillées en temps réel sur le fonctionnement PoE du GSW-1820VHP. La fonction de contrôle du budget d'alimentation permet également d'éviter les surcharges.

Modes de fonctionnement Standard, VLAN et Étendu
Le commutateur DIP intégré propose trois modes de fonctionnement : Standard, VLAN et Étendu. En mode Standard, le GSW-1820VHP fonctionne comme un commutateur PoE IEEE 802.at/af classique. Le mode de fonctionnement VLAN intègre une fonction VLAN par port qui permet d'éviter les interférences entre les flux multicast et broadcast des caméras IP. En mode étendu, le GSW-1820VHP fonctionne par port à 10 Mbit/s en duplex et prend en charge une alimentation PoE de 30 watts sur une distance allant jusqu'à 250 mètres, dépassant ainsi la limite de 100 mètres des câbles Ethernet UTP. Grâce à cette nouvelle fonctionnalité, le GSW-1820VHP offre une solution supplémentaire pour étendre la portée de l'alimentation PoE 802.3at/af, réduisant ainsi les coûts d'installation de câbles Ethernet. Sa fonction d'isolation VLAN isole les ports afin de prévenir les tempêtes de diffusion et de se prémunir contre l'usurpation d'adresse DHCP en mode étendu.

Solution d'extension flexible
Les deux emplacements mini-GBIC intégrés au GSW-1820VHP sont compatibles avec l'émetteur-récepteur fibre optique SFP (Small Form-factor Pluggable) 1000BASE-SX/LX, permettant une liaison montante vers le commutateur principal et le centre de supervision sur de longues distances. La distance peut être étendue de 550 mètres (fibre multimode) à 10/20/30/40/50/60/70/120 kilomètres (fibre monomode ou fibre WDM). Ils sont parfaitement adaptés aux applications au sein des centres de données et des réseaux de distribution d'entreprise.

Protection garantie pour un fonctionnement optimal
Le GSW-1820VHP protège contre les surtensions ESD de 4 kV afin d'améliorer la stabilité du produit et de protéger les réseaux des utilisateurs contre les attaques ESD dévastatrices, assurant ainsi un fonctionnement sans interruption.

Installation et connexion simplifiées
La transmission des données et de l'alimentation se faisant par un seul câble, le GSW-1820VHP ne nécessite ni câble supplémentaire ni prises électriques murales, au plafond ou dans des endroits difficiles d'accès. Il contribue ainsi à réduire les coûts d'installation et à simplifier le processus. Toutes les interfaces cuivre RJ45 du GSW-1820VHP prennent en charge la négociation automatique 10/100/1000 Mbps pour une détection optimale du débit via un câble RJ45 de catégorie 6, 5 ou 5e. Il prend également en charge la norme auto-MDI/MDI-X, capable de détecter le type de connexion à tout périphérique Ethernet sans nécessiter de câbles spéciaux droits ou croisés.

• Ports physiques
• 16 ports cuivre Gigabit RJ45 10/100/1000BASE-T
• 2 interfaces mini-GBIC SFP 1000BASE-X
• Alimentation par Ethernet (PoE)
• Conforme à la norme IEEE 802.3af/at Power over Ethernet (PSE) en bout de portée
• Alimentation jusqu'à 16 ports de périphériques IEEE 802.3af/802.3at
• Prise en charge de l'alimentation PoE jusqu'à 32 watts par port PoE
• Chaque port prend en charge l'alimentation 54 V CC pour les périphériques PoE
• Budget PoE de 300 watts
• Détection automatique des périphériques alimentés (PD)
• Protection du circuit contre les coupures de courant interférence entre les ports
• Alimentation à distance jusqu'à 100 m en mode standard et 250 m en mode étendu
• Écran LCD intelligent
• Le commutateur LCD propose les modes Standard, VLAN et Étendu ; Le mode Extend offre une portée de transmission PoE de 20 watts jusqu'à 250 m à une vitesse de 10 Mbit/s et l'isolation VLAN. Le commutateur LCD est capable d'isoler les ports pour prévenir les tempêtes de diffusion et se protéger contre l'usurpation DHCP. Protection contre les sous-tensions, les surtensions et la surchauffe du PSE. Écran de veille, contrôle du ventilateur, réinitialisation aux paramètres d'usine et sauvegarde de la configuration. Gestion PoE. Contrôle du budget de puissance PoE total. Activation/désactivation de la fonction PoE par port. Priorité d'alimentation des ports PoE. Limitation de puissance par port PoE. Vérification de l'activité du PD. Commutation. Négociation automatique matérielle 10/100/1000 Mbit/s et MDI/MDI-X automatique. Contrôle de flux pour le fonctionnement en duplex intégral et contre-pression pour le fonctionnement en semi-duplex. Paquets de 9 216 octets. Taille
• Moteur de recherche d'adresses intégré, prenant en charge 8 000 adresses MAC absolues
• Transparence VLAN IEEE 802.1Q
• Apprentissage et vieillissement automatiques des adresses
• Matériel
• Format bureau 19 pouces, hauteur 1U, montage en rack
• Écran LCD couleur 2 pouces avec fonctions de gestion intelligentes
• Voyants LED pour l'alimentation du système, la disponibilité PoE par port, l'activité PoE, la vitesse et l'état Link/Act
• 3 ventilateurs silencieux pour une alimentation stable et efficace
• Compatible avec la fonction Energy-Efficient Ethernet (EEE) (IEEE 802.3az)
• Protection contre les décharges électrostatiques Ethernet par contact jusqu'à ±6 kV CC et par air jusqu'à ±8 kV CC
• Immunité aux surtensions jusqu'à ±6 kV
