Alors que de plus en plus d'appareils PoE PD nécessitent une puissance d'entrée plus élevée et une transmission longue distance,

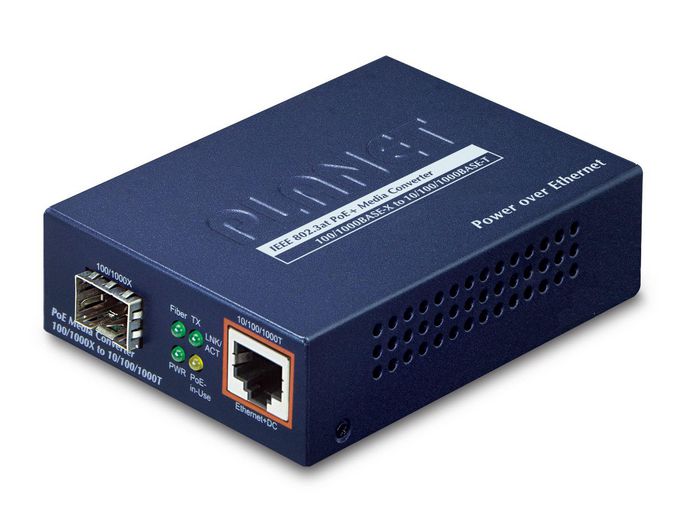

PLANET a lancé un nouveau convertisseur de média Power over Ethernet, la série GTP-80x. Grâce à la toute nouvelle technologie d'alimentation haute puissance par Ethernet (PoE) IEEE 802.3at, la série GTP-80x offre les caractéristiques clés suivantes :

- Conformité aux normes PoE IEEE 802.3at / IEEE 802.3af
- Puissance de sortie maximale de 30 W
- Mode duplex 10/100/1000 Mbit/s sur le port 1000Base-T
- Prise en charge de la fibre optique 1000 Mbit/s

La série GTP-80x est un convertisseur PoE monoport de type Mid-Span IEEE 802.3at conçu spécifiquement pour répondre à la demande croissante en énergie des équipements réseau tels que les caméras réseau PTZ (Panoramique, Inclinaison et Zoom), les dômes motorisés PTZ, les téléphones VoIP à écran tactile couleur, les points d'accès LAN sans fil multicanaux (IEEE 802.11a/b/g/n) et autres périphériques réseau nécessitant une alimentation plus élevée pour fonctionner. Normalement, la série de convertisseurs PoE+ (Power over Ethernet) GTP-80x est la solution idéale pour alimenter et fournir des données aux périphériques réseau directement via l'interface RJ-45, sans nécessiter de prises de courant ni de câblage électrique supplémentaires. La compatibilité avec la fibre optique étend la portée du déploiement réseau. La distance maximale entre le PSE PoE et le PD est de 100 mètres. Pour étendre la portée du déploiement des périphériques réseau, le GTP-80x intègre une interface fibre optique. Le convertisseur de média PoE+ GTP-80x convertit le signal Ethernet optique en signal Ethernet électrique, permettant ainsi de connecter facilement, efficacement et à moindre coût deux types de segments. Il peut convertir un signal 10/100/1000Base-T en signal 1000Base-X et offre diverses options de connexion fibre optique pour répondre à différentes applications réseau.

La série GTP-80x et ses types de connexion fibre optique comprennent :

- GTP-802 : interface fibre SC multimode, portée jusqu’à 220 m et 550 m
- GTP-802S : interface fibre SC monomode, portée jusqu’à 10 km
- GTP-805A : interface fibre LC, compatible avec les modules SFP multimodes et monomodes, portée jusqu’à 120 km (selon le module SFP)

Malgré sa capacité à supporter de longues distances, il maintient un débit de transmission de 1 000 Mbits/s. Il fonctionne selon un mécanisme de stockage et de retransmission haute performance et prévient la perte de paquets grâce au contrôle de flux IEEE 802.3x (duplex intégral) et à la fonction LFP (Link Fault Pass-through) (LLCF/LLR) via un commutateur DIP. De plus, il alerte immédiatement les administrateurs en cas de problème sur le support de liaison et offre une solution efficace pour la surveillance de la consommation électrique du réseau.


Déploiement rapide et facile d'un réseau PoE haute puissance

La série GTP-80x fournit une alimentation 52 V CC via les câbles Ethernet : il suffit d'insérer une tension CC dans un câble Cat.5/5e/6, permettant ainsi au câble reliant les répartiteurs PoE (POE-151S / POE-152S / POE-162S) de transmettre simultanément données et alimentation sur une distance maximale de 100 mètres. Les données numériques et l'alimentation sont ensuite divisées en deux sorties CC sélectionnables (5 V CC / 12 V CC). Ainsi, il réduit le nombre de câbles et de prises électriques dédiées au mur, au plafond ou dans tout autre endroit difficile d'accès. Surtout, il élimine le temps d'installation. La solution d'alimentation par Ethernet (PoE) haute puissance libère le déploiement des caméras IP de sécurité et des points d'accès sans fil des contraintes liées à l'emplacement des prises électriques.

• Interface
• 1 interface RJ45
• 1 port de sortie données + alimentation
• 1 port fibre optique
• GTP-802 : Interface fibre SC
• GTP-802S : Interface fibre SC
• GTP-805A : Interface fibre LC
• Prise d'entrée d'alimentation 52 V CC
• PoE
• Conforme à la norme IEEE 802.3at Power over Ethernet Plus, PSE d'extrémité
• Rétrocompatible avec la norme IEEE 802.3af Power over Ethernet
• Fournit une alimentation de 52 V CC via un câble Ethernet RJ45 aux appareils dotés d'un port Ethernet
• Prend en charge une alimentation PoE jusqu'à 30 watts par port PoE
• Détection automatique IEEE Équipement PoE 802.3at/IEEE 802.3af, protégeant les appareils contre les dommages liés à une installation incorrecte
• Alimentation à distance jusqu'à 100 m
• Compatibilité avec les répartiteurs IEEE 802.3at/IEEE 802.3af
• Matériel
• Boîtier métallique
• Voyants LED
• LED d'alimentation
• PoE en cours d'utilisation
• Fibre LNK/ACT
• TP LNK/ACT
• Commutateur DIP : sélection du mode LFP (Link Fault Passthrough)
• Taille de trame maximale prise en charge : 9 Ko
• Conformité aux normes
• IEEE 802.3 10BASE-T
• IEEE 802.3u 100BASE-TX/100BASE-FX
• IEEE 802.3ab 1000BASE-T
• IEEE 802.3z 1000BASE-X
• Norme d'alimentation par Ethernet IEEE 802.3af
• Norme d'alimentation par Ethernet Plus IEEE 802.3at
• FCC partie 15 classe A, CE
