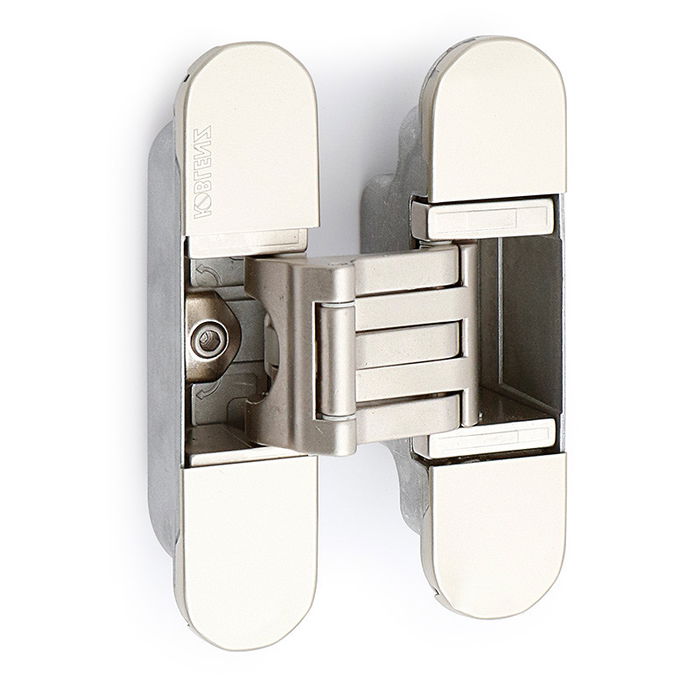

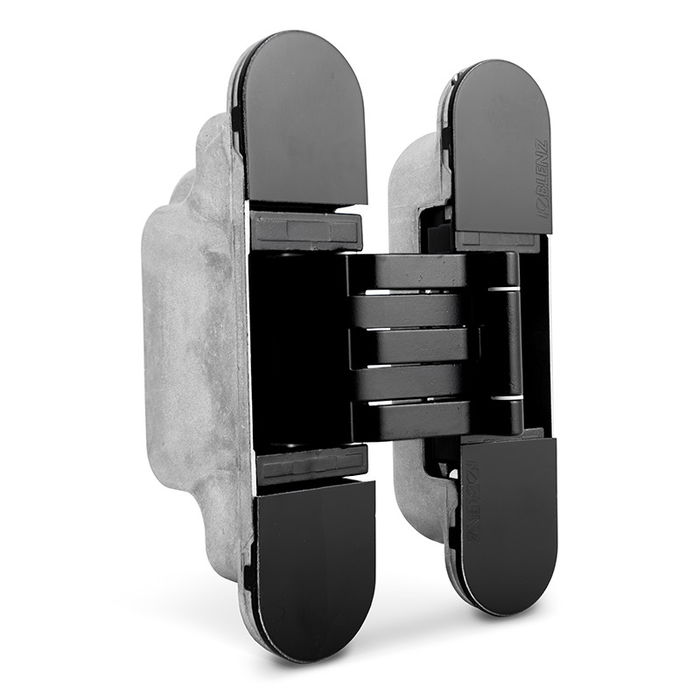

K-6300 Bisagra invisible. Regulable. Para puertas de 60kg. 180º

Triple regulación: vertical, horizontal y de profundidad

Espesor mínimo de la puerta 40mm.

REGULACIÓN VERTICAL:

Aflojar el tornillo (1) en todas las bisagras, usar una llave allen de 2,5mm.

Para ajustar verticalmente mueva hacia un lado u otro el tornillo (2) para regular

la bisagra a la puerta en el sitio deseado. Repartir el peso uniformemente.

Una vez acabado volver a apretar el tornillo (1).

REGULACIÓN HORIZONTAL:

Regulación horizontal de 1mm. siempre desde la posición O.

Para ajustar horizontalmente debe usar una llave allen de 2,5mm. Mueva hacia un lado

u otro los tornillos para regular la bisagra a la puerta en el sitio deseado.

REGULACIÓN PROFUNDIDAD:

Regulación de profundidad de -2 a +3mm, siempre desde la posición O.

Para ajustar la profundidad debe usar una llave allen de 2,5mm. Afloje o apriete

tornillo (1) para ajustar la profundidad deseada. Una vez alcanzada la posición bloquear

el tornillo (2).

Una vez reguladas las bisagras a la puerta, encajar las tapas embellecedoras.

CARACTERÍSTICAS DE LA PUERTA:

Alto hasta 2100mm.

Ancho hasta 850mm.

*Para puertas mayores de 2100mm. de alto usar 4 bisagras

CARGA MÁXIMA:

Puerta con 2 bisagras 40kg. máximo

Puerta con 3 bisagras 60kg. máximo

Las regulaciones se deben efectuar en todas las bisagras de la puerta.

Cada bisagra se sirven con sus 4 tapas embellecedoras.

Marca: KOBLENZ
