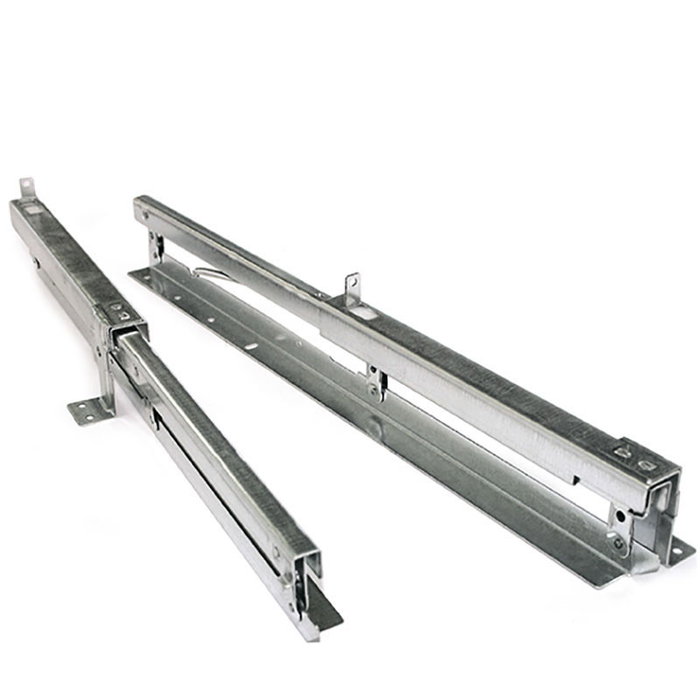

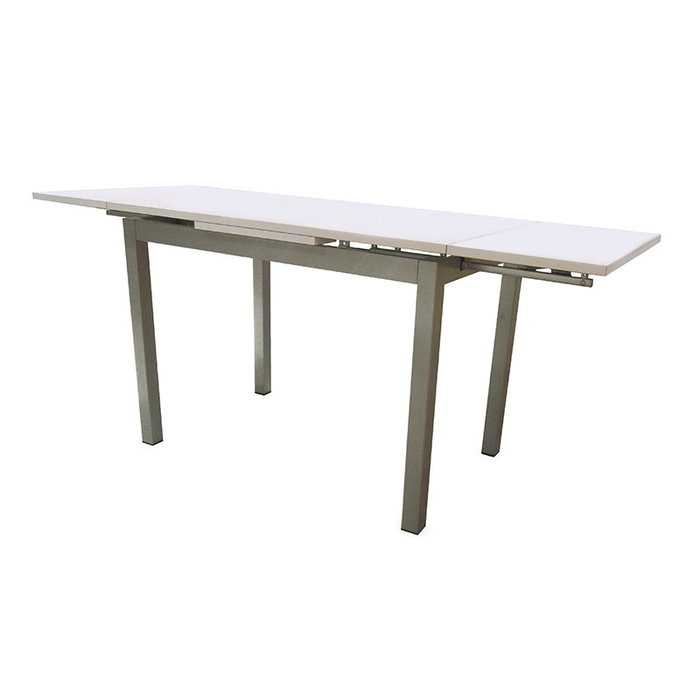

AITANA Juego de guías para mesas, para dos alas de extensión automática

Un juego se compone de dos guías a derecha y dos a izquierda.

Profundidad ala: 290 / 350

Longitud mínima del tablero fijo: 800

Largo guía: 263

Largo deslizante: 520

Material: hierro

Acabado: electrozincado

Atornillar la guía (parte corta, fija) en el hueco del mecanizado y al tablero central.

Introducir el deslizante (parte larga) dentro de la guía (parte corta) y atornillar al

ala extensible.

ATENCIÓN: A la hora de hacer los mecanizados de los huecos donde se colocan las guías,

observar que por un lado están a una medida y por el otro lado a otra, para no coincidir

una vez están las alas dentro del bastidor porque el deslizante sobresale interiormente.

IMPORTANTE: Introducir el deslizante dentro de la guía en la dirección que marca la flecha,

el tope-freno evitará que se salga cada vez que se saque el ala.

Marca: HERRAJES ALK
