Comunicación tridireccional

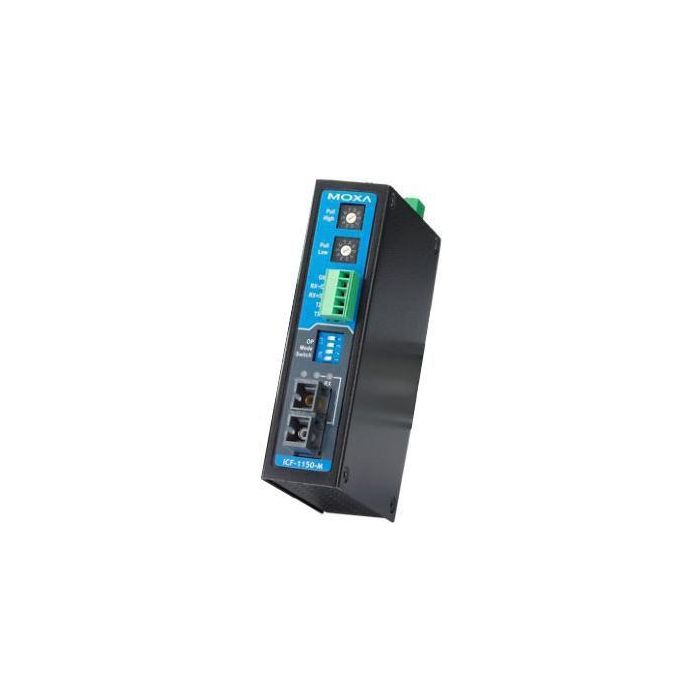

La serie ICF-1150 admite dos puertos serie, con un conector D-sub para comunicación RS-232 y un bloque de terminales extraíble para comunicación RS-422 o RS-485. Los tres puertos (dos serie y un puerto de fibra) son completamente independientes. Cuando un convertidor ICF-1150 recibe datos de un puerto, los envía a través de los otros dos. Por ejemplo, cuando el convertidor ICF-1150 recibe un comando del maestro remoto a través del puerto de fibra, convierte la señal y envía el comando simultáneamente a través de los puertos RS-232 y RS-422/485. Si el usuario monitorea un sistema que se ejecuta en una red RS-485, no es necesario usar un convertidor RS-232 a RS-485 adicional para conectar el puerto serie del ordenador portátil al bus RS-485.

Interruptor giratorio para ajustar la resistencia de pull alta/baja

La interfaz RS-485 admite conexiones multipunto o en cadena, que los ingenieros de sistemas utilizan para conectar dispositivos serie como medidores, RTU y lectores en el mismo bus. Dado que la cantidad de dispositivos serie en el mismo bus aumenta la impedancia de la línea de datos, el ICF-1150 permite ajustar la resistencia de pull alta/baja. Simplemente gire el interruptor al valor adecuado sin retirar el ICF-1150 del riel DIN.

• Comunicación de 3 vías: RS-232, RS-422/485 y fibra
• Interruptor giratorio para cambiar el valor de la resistencia de pull alto/bajo
• Extiende la transmisión RS-232/422/485 hasta 40 km con monomodo o 5 km con multimodo
• Modelos disponibles con un amplio rango de temperatura de -40 a 85 °C
• Certificación C1D2, ATEX e IECEx para entornos industriales hostiles
