Diseño reforzado para entornos ambientales

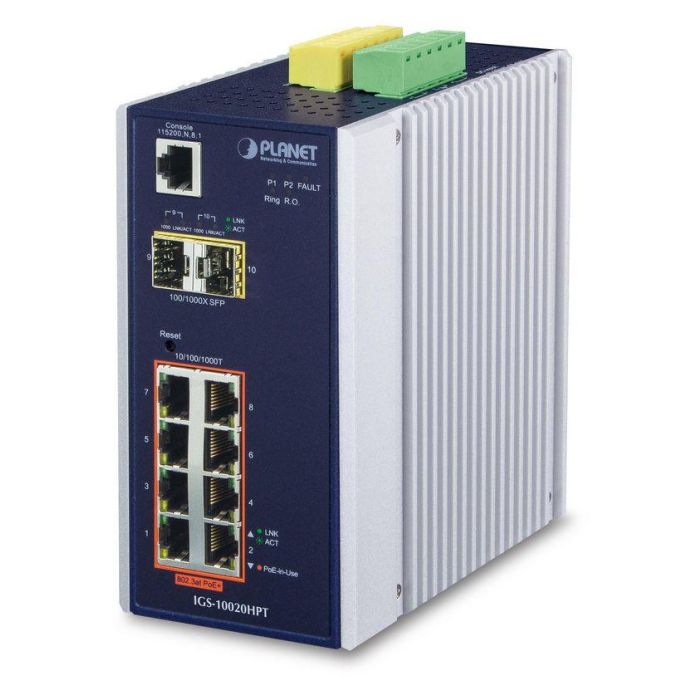

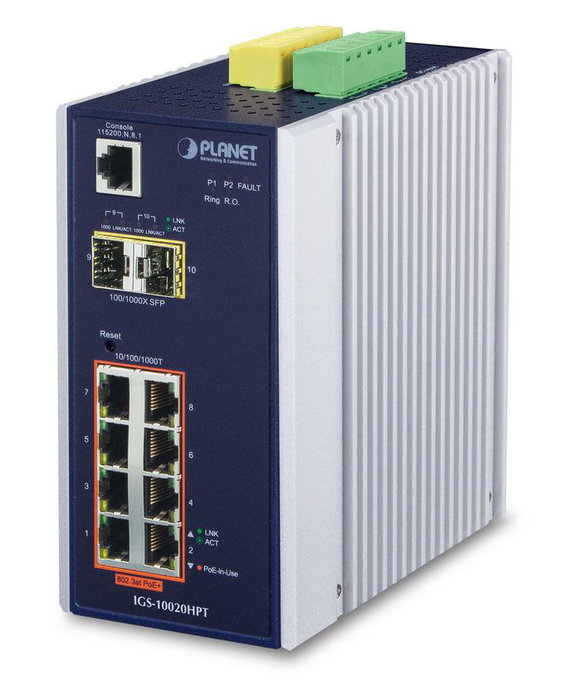

El switch industrial PLANET Gigabit 802.3at PoE+ de 8 puertos, IGS-10020HPT, está equipado con una robusta carcasa metálica IP30 para un funcionamiento estable en entornos industriales exigentes. Por lo tanto, el IGS-10020HPT ofrece un alto nivel de inmunidad contra interferencias electromagnéticas y sobretensiones eléctricas intensas, comunes en plantas de producción o en armarios de control de tráfico.

Al funcionar en un amplio rango de temperaturas, de -40 a 75 °C, el IGS-10020HPT se adapta a prácticamente cualquier entorno difícil. El IGS-10020HPT también permite su montaje en riel DIN o en pared para optimizar el espacio del armario.


Anillo redundante, recuperación rápida para aplicaciones de red críticas

El IGS-10020HPT es compatible con la tecnología de anillo redundante y cuenta con una potente y rápida capacidad de autorrecuperación para evitar interrupciones e intrusiones externas. Incorpora tecnología avanzada ITU-T G.8032 ERPS (Conmutación de Protección de Anillo Ethernet), protocolo Spanning Tree (MSTP 802.1s) y un sistema de entrada de alimentación redundante en la red de automatización industrial del cliente para mejorar la fiabilidad y el tiempo de funcionamiento del sistema en entornos industriales exigentes.

El IGS-10020HPT también protege la conectividad de la red industrial del cliente con capacidad de recuperación de conmutación, utilizada para implementar arquitecturas de red en anillo y malla con tolerancia a fallos. Si la red industrial se interrumpe accidentalmente, los tiempos de recuperación de fallos pueden ser inferiores a 50 ms, lo que permite restablecer rápidamente la red a su funcionamiento normal.


Solución PoE Ethernet Industrial para Vehículos e ITS

El IGS-10020HPT cumple con los requisitos de la marca E, lo que lo hace ideal para diversas aplicaciones en vehículos y sistemas de vigilancia. Para facilitar el uso de PoE+ 802.3at con la entrada de alimentación de 12~48 V CC, comúnmente utilizada en aplicaciones de transporte e industriales, el IGS-10020HPT adopta la tecnología de aumento de potencia de 12~48 V CC a 52 V para solucionar el problema de la fuente de alimentación, sin requerir fuentes de alimentación especiales. Satisface las necesidades de suministro de energía y datos para sistemas de vigilancia, transmisión de video y servicios inalámbricos en autobuses, lanzaderas y otros vehículos.


PoE de alta potencia para aplicaciones de seguridad y servicio público

Para satisfacer la demanda de PoE de alta potencia en aplicaciones de red con transmisión a velocidad Gigabit en un amplio rango de temperaturas, el IGS-10020HPT ofrece 8 puertos de 10/100/1000 Mbps con alimentación a través de Ethernet Plus (PoE+) IEEE 802.3at que combina hasta 36 vatios de potencia y datos por puerto a través de un cable Ethernet Cat5E/6. Dado que el sistema completo incluye una potencia PoE total de 240 vatios, el IGS-10020HPT está diseñado específicamente para satisfacer la creciente demanda de dispositivos de red con mayor consumo de energía, como puntos de acceso LAN inalámbricos multicanal (802.11a/b/g/n), cámaras de red PTZ (giro, inclinación y zoom)/domo de alta velocidad y otros dispositivos de red PoE, duplicando la potencia del PoE 802.3af convencional actual.


Dispositivos ONVIF prácticos e inteligentes con función de detección

PLANET ha desarrollado una función excepcional: la compatibilidad con ONVIF, diseñada específicamente para la videovigilancia IP. Desde la interfaz gráfica de usuario del IGS-10020HPT, con un solo clic, puede buscar y mostrar todos los dispositivos ONVIF a través de la aplicación de red. Además, puede cargar imágenes de la planta al switch y supervisar o inspeccionar una línea de montaje de forma remota. Además, puede obtener información de vigilancia en tiempo real y el estado en línea/fuera de línea; el reinicio PoE se puede controlar desde la interfaz gráfica de usuario.


Funciones PoE únicas integradas para la gestión de la vigilancia

Como switch PoE gestionado industrialmente para redes de vigilancia, el IGS-10020HPT cuenta con las siguientes funciones inteligentes de gestión PoE:

Comprobación de dispositivo activo
Reciclaje de energía programado
Programación PoE
Alerta de eventos de trap SMTP/SNMP


Comprobación inteligente de dispositivo activo alimentado

El switch PoE IGS-10020HPT puede configurarse para supervisar el estado del dispositivo conectado en tiempo real mediante un ping. Una vez que el dispositivo deja de funcionar y responder, el IGS-10020HPT reciclará la alimentación del puerto PoE y lo restablecerá. También mejora considerablemente la confiabilidad, ya que el puerto PoE reinicia la alimentación del dispositivo de almacenamiento, reduciendo así la carga de administración del administrador.


Reciclaje de energía programado

El IGS-10020HPT permite que cada cámara IP PoE o punto de acceso inalámbrico PoE conectado se reinicie a una hora específica cada semana. Por lo tanto, reduce la posibilidad de que la cámara IP o el punto de acceso se bloqueen debido a un desbordamiento del búfer.


Programación PoE para ahorro de energía

Siguiendo la tendencia mundial de ahorro de energía y contribuyendo a la protección del medio ambiente, el IGS-10020HPT puede controlar eficazmente la fuente de alimentación, además de proporcionar una alta potencia. La función integrada "Programación PoE" permite habilitar o deshabilitar la alimentación PoE para cada puerto PoE durante intervalos de tiempo específicos. Esta función es muy útil para pymes y grandes empresas, lo que les permite ahorrar energía y dinero.


Alerta de eventos de trampa SMTP/SNMP

El IGS-10020HPT ofrece una función de alerta de eventos para diagnosticar dispositivos con problemas, ya sea por una interrupción de la conexión de red o por un reinicio.


Alerta de alarma eficaz para una mejor protección

El IGS-10020HPT cuenta con una función de alarma de fallos que alerta a los usuarios cuando hay algún problema con los switches. Esta función permite ahorrar tiempo y recursos humanos.


Entrada y salida digitales para alarma externa

El IGS-10020HPT cuenta con entrada y salida digitales en su panel superior. Esta alarma externa permite a los usuarios utilizar la entrada digital para detectar y registrar el estado del dispositivo externo (como el detector de intrusión de puerta) y enviar una alarma de evento a los administradores. La salida digital se puede usar para alertar a los administradores si el puerto IGS-10020HPT muestra un enlace inactivo, un enlace activo o un fallo de alimentación.


Enrutamiento VLAN de software IPv4 e IPv6 de capa 3 para una gestión segura y flexible

Para ayudar a los clientes a estar al tanto de sus negocios, el IGS-10020HPT no solo proporciona un rendimiento de transmisión ultra alto y excelentes tecnologías de capa 2, sino también una función de enrutamiento VLAN de software IPv4/IPv6 que permite cruzar diferentes VLAN y diferentes direcciones IP con el fin de tener una gestión altamente segura, flexible y una aplicación de red más sencilla.


Funciones robustas de capa 2

El IGS-10020HPT se puede programar para funciones avanzadas de gestión de conmutadores, como agregación dinámica de enlaces de puertos, VLAN Q-in-Q, VLAN privada, protocolo de árbol de expansión rápido, QoS de capa 2 a capa 4, control de ancho de banda y espionaje IGMP. El IGS-10020HPT proporciona una VLAN etiquetada 802.1Q y permite un máximo de 255 grupos de VLAN. Mediante la agregación de puertos compatibles, el IGS-10020HPT permite operar una troncal de alta velocidad que combina múltiples puertos. Admite hasta 5 grupos troncales con 2 puertos por grupo y admite conmutación por error.


Administración segura y eficiente

Para una administración eficiente, el IGS-10020HPT está equipado con interfaces de administración por consola, web y SNMP. Con la interfaz de administración web integrada, el IGS-10020HPT ofrece una función de administración y configuración fácil de usar e independiente de la plataforma. Para la administración basada en texto, se puede acceder al IGS-10020HPT mediante Telnet y el puerto de consola. Además, ofrece administración remota segura a través de cualquier software de administración estándar, compatible con la conexión SNMPv3, que cifra el contenido de los paquetes en cada sesión.


Seguridad potente

El IGS-10020HPT ofrece una completa Lista de Control de Acceso (ACL) de Capa 2 a Capa 4 para reforzar la seguridad en el borde. Permite restringir el acceso a la red denegando paquetes según la dirección IP de origen y destino, los puertos TCP/UDP o las aplicaciones de red típicas definidas. Su mecanismo de protección también incluye autenticación de usuarios y dispositivos basada en puertos 802.1x y MAC. La función VLAN privada permite impedir la comunicación entre puertos de borde para garantizar la privacidad del usuario. Los administradores de red ahora pueden construir redes corporativas de alta seguridad con mucho menos tiempo y esfuerzo.


Solución de red de ciberseguridad para minimizar los riesgos de seguridad

Las funciones de ciberseguridad, que prácticamente no requieren esfuerzo ni coste, incluyen la protección de la gestión de conmutadores y la seguridad mejorada de la red de misión crítica. Se utilizan los protocolos SSH y SSL para brindar una sólida protección contra amenazas avanzadas. El administrador de red ahora puede construir redes corporativas de alta seguridad con mucho menos tiempo y esfuerzo que antes.


Solución de flexibilidad y extensión

Las dos ranuras mini-GBIC adicionales integradas en el IGS-10020HPT admiten módulos de fibra óptica SFP (Small Form-Factor Pluggable) de doble velocidad 100BASE-FX y 1000BASE-SX/LX. Esto significa que el administrador ahora puede elegir con flexibilidad el transceptor SFP adecuado según la distancia de transmisión y la velocidad requerida. La distancia puede extenderse de 550 metros a 2 km (fibra multimodo) y a 10/20/30/40/50/60/70/120 kilómetros (fibra monomodo o fibra WDM). Son ideales para aplicaciones dentro de centros de datos empresariales y distribuciones.


Mecanismo de diagnóstico SFP inteligente

El IGS-10020HPT admite la función SFP-DDM (monitor de diagnóstico digital) que ayuda en gran medida al administrador de red a monitorear fácilmente los parámetros en tiempo real del SFP, como la potencia de salida óptica, la potencia de entrada óptica, la temperatura, la corriente de polarización del láser y el voltaje de suministro del transceptor.


Modbus TCP proporciona conectividad de red flexible para la automatización de fábricas

Con el protocolo Modbus TCP/IP compatible, el IGS-10020HPT puede integrarse fácilmente con sistemas SCADA, sistemas HMI y otros sistemas de adquisición de datos en las plantas de fabricación. Permite a los administradores supervisar de forma remota la información operativa, la información del puerto y el estado de la comunicación del conmutador Ethernet industrial, lo que facilita la supervisión y el mantenimiento de toda la fábrica.


Protocolo de tiempo 1588 para redes informáticas industriales

El IGS-10020HPT es ideal para aplicaciones de telecomunicaciones y Carrier Ethernet, ya que admite la entrega de servicios MEF y la sincronización sobre soluciones de paquetes para IEEE 1588 y Ethernet síncrona.

• Puerto físico
• 8 puertos RJ45 Gigabit Ethernet 10/100/1000BASE-T con inyector PoE+ IEEE 802.3at
• 2 ranuras mini-GBIC/SFP 100/1000BASE-X para la detección automática de tipo SFP
• Una interfaz de consola RJ45 para la gestión y configuración básicas
• Alimentación por Ethernet
• Cumple con la norma IEEE 802.3at Power over Ethernet Plus/end-span PSE
• Alimentación de hasta 8 dispositivos IEEE 802.3af/802.3at
• Admite alimentación PoE de hasta 36 vatios por puerto PoE
• Detección automática de dispositivos alimentados (PD)
• La protección del circuito evita interferencias de alimentación entre puertos
• Alimentación remota hasta 100 m
• Funciones de gestión PoE
• Control del modo de administración PoE
• Selección del modo de gestión PoE
• Habilitación/deshabilitación de la función PoE por puerto
• Prioridad de alimentación de energía del puerto PoE
• Límite de potencia por puerto PoE
• Supervisión del estado del puerto PoE
• Detección de clasificación de PD
• Puerto PoE de secuencia
• Funciones PoE inteligentes
• Habilitación/deshabilitación del modo PoE Legacy
• Control del umbral de temperatura
• Control del umbral de uso de PoE
• PoE Programación
• Verificación de PD activo
• Vecinos LLDP PoE
• Protocolo industrial
• Modbus TCP para monitoreo en tiempo real en un sistema SCADA
• IEEE 1588v2 PTP (Protocolo de tiempo de precisión)
• Carcasa industrial e instalación
• Protección de carcasa de aluminio IP30
• Diseño para riel DIN y montaje en pared
• Alimentación redundante de 12-48 VCC con función de protección contra inversión de polaridad
• Admite protección ESD Ethernet de 6000 VCC
• Temperatura de funcionamiento de -40 a 75 grados C
• Certificación E-Mark
• Características de capa 2
• Previene la pérdida de paquetes con contrapresión (semidúplex) y control de flujo de trama de pausa IEEE 802.3x (dúplex completo)
• Alto rendimiento de la arquitectura de almacenamiento y reenvío, y El filtrado runt/CRC elimina paquetes erróneos para optimizar el ancho de banda de la red.
• Compatibilidad con control de tormentas.
• Difusión/Multidifusión/Unidifusión.
• Compatible con VLAN.
• VLAN etiquetada IEEE 802.1Q.
• Hasta 255 grupos de VLAN, de 4094 ID de VLAN.
• Compatible con puente de proveedor (VLAN Q-in-Q, IEEE 802.1ad).
• Perímetro de VLAN privada (PVE).
• Aislamiento de puertos.
• VLAN basada en MAC.
• VLAN basada en protocolo.
• VLAN de voz.
• GVRP.
• Compatible con el protocolo de árbol de expansión.
• Protocolo de árbol de expansión IEEE 802.1D (STP).
• IEEE Protocolo de árbol de expansión rápido (RSTP) 802.1w
• Protocolo de árbol de expansión múltiple (MSTP) IEEE 802.1s, árbol de expansión por VLAN
• Protección BPDU
• Compatible con agregación de enlaces
• Protocolo de control de agregación de enlaces (LACP) 802.3ad
• Cisco Ether-Channel (troncal estático)
• Máximo de 5 grupos troncales con 2 puertos por grupo
• Ancho de banda de hasta 4 Gbps (modo dúplex)
• Proporciona duplicación de puertos (varios a uno)
• Duplicación de puertos para supervisar el tráfico entrante o saliente en un puerto específico
• Protección contra bucles para evitar bucles de difusión
• Compatible con ERPS (Conmutación de protección de anillo Ethernet)
• Compatible con la detección de enlace unidireccional (UDLD) de Cisco, que supervisa un enlace entre dos conmutadores y bloquea los puertos. en ambos extremos del enlace si este falla en cualquier punto entre los dos dispositivos
• Protocolo de descubrimiento de capa de enlace (LLDP) y LLDP-MED
• Proporciona ONVIF para cooperar con los sistemas de videovigilancia IP de PLANET
• Funciones de enrutamiento IP de capa 3
• Admite un máximo de 32 rutas estáticas y resumen de rutas
