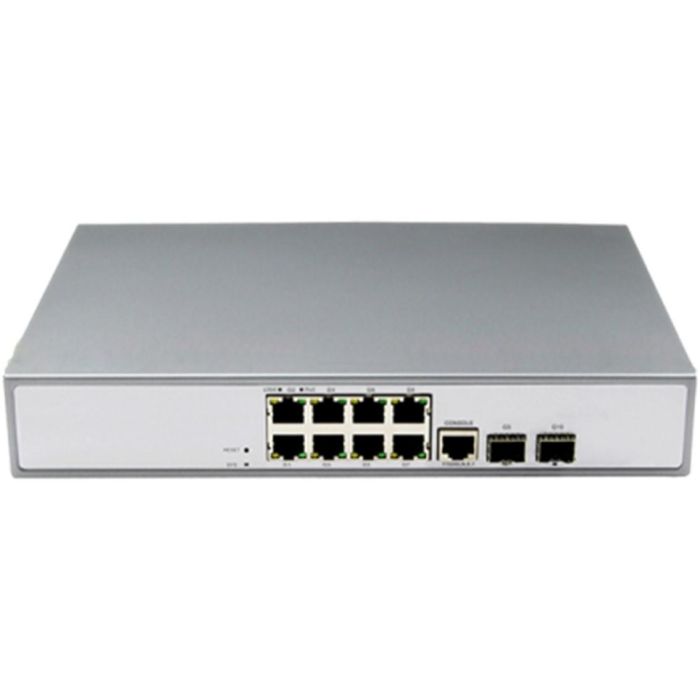

La serie G-SW-M8P2S es un PoE totalmente gestionado por
gigabits. Tiene puertos PoE 8x10/100/1000Base-T RJ45 y
puertos de ranura de fibra 2x100/1000Base-X SFP.
El puerto 1-8 puede admitir IEEE 802.3af/at fuente de
alimentación PoE estándar. La potencia PoE de un solo puerto
alcanza los 30 W y la potencia máxima de salida PoE es de 250
W. Como dispositivo de suministro de energía PoE, puede
detectar y reconocer automáticamente el equipo receptor de
energía que cumple con el estándar y suministrar energía a
través del cable de red. Puede suministrar energía a equipos
terminales POE, como puntos de acceso inalámbricos,
cámaras web, teléfonos VoIP, intercomunicadores de control
de acceso visual de edificios, etc. a través de un cable de red,
para cumplir con el entorno de red que necesita una fuente de
alimentación PoE de alta densidad. Es adecuado para hoteles,
campus, dormitorios de fábricas y pequeñas y medianas
empresas.

El G-SW-M8P2S tiene la capa dos más la función de
administración web completa, es compatible con la
administración de IPV4/IPV6, es compatible con el reenvío de
velocidad de línea completa de ruta estática, es compatible con
el mecanismo de protección de seguridad completo, la política
ACL/QoS completa y las funciones de VLAN enriquecidas, y es
fácil de usar. administrar y mantener. Admite múltiples
protocolos de redundancia de red STP/RSTP/MSTP (<,50 ms) y
(ITU-T G.8032) ERPS para mejorar el respaldo de enlaces y la
confiabilidad de la red. Cuando la red unidireccional falla, la
comunicación se puede restaurar rápidamente para garantizar
una importante comunicación ininterrumpida para las
aplicaciones. De acuerdo con los requisitos reales de la
aplicación, puede configurar múltiples servicios de aplicación,
como administración de energía PoE, control de tráfico de
puertos, división de VLAN y SNMP a través del modo de
administración web.
CARACTERISTICAS

n Acceso Gigabit, enlace ascendente gigabit TP/SFP (puerto
combinado)

Todas las series son compatibles con el puerto Gigabit
Ethernet y la combinación de puerto de enlace ascendente
gigabit SFP, lo que permite a los usuarios construir redes de
manera flexible para satisfacer las necesidades de varios
escenarios.

Admite reenvío de velocidad de cable sin bloqueo.

Admite dúplex completo basado en IEEE802.3x y dúplex medio
basado en contrapresión.



n Función de fuente de alimentación PoE inteligente

Los puertos 8x10/100/1000Base-T RJ45 admiten fuente de
alimentación PoE, que cumple con los requisitos de fuente de
alimentación PoE en monitoreo de seguridad, sistemas de
teleconferencia y cobertura inalámbrica.

Cumple con el estándar de fuente de alimentación PoE IEEE
802.3af/at y reconoce automáticamente los dispositivos PoE
para la fuente de alimentación sin dañar los dispositivos que no
son PoE. La potencia de salida máxima de PoE es de hasta 250
W, y la potencia de salida máxima de PoE de un solo puerto es
de 30 W.

El puerto PoE admite el mecanismo de prioridad. Cuando la
energía restante es insuficiente, se garantiza preferentemente
la alimentación del puerto de alta prioridad para evitar que el
dispositivo se sobrecargue.

Admite la función de administración de red POE, que se puede
configurar a través del sistema de administración de red para
implementar la asignación de energía, el establecimiento de
prioridades, la verificación del estado de energía del puerto y la
programación de tiempo de los puertos PoE.

n Fuerte capacidad de procesamiento de negocios

Admite VLAN IEEE 802.1Q, los usuarios pueden dividir VLAN de
manera flexible según las necesidades y admitir la
configuración de QinQ.

Soporta QoS, soporte basado en puerto, basado en 802.1P y
basado en DSCP tres modos de prioridad y Equ, SP, WRR,
SP+WRR cuatro algoritmos de programación de colas.

ACL admite el filtrado de paquetes de datos mediante la
configuración de reglas coincidentes, operaciones de
procesamiento y permisos de tiempo, y proporciona una
estrategia de control de acceso flexible.

Admite el protocolo de multidifusión IGMP V1/V2 y admite IGMP
Snooping para cumplir con los requisitos de acceso a
videoconferencias y videovigilancia HD de múltiples terminales.

Admite el protocolo de árbol de producción industrial rápido
V-Ring y STP/RSTP/MSTP de ERPS, elimina dos capas de
bucles y realiza copias de seguridad de enlaces.

Admite convergencia estática y convergencia dinámica,
aumenta de manera efectiva el ancho de banda del enlace,
logra el equilibrio de carga, la copia de seguridad del enlace y
mejora la confiabilidad del enlace.



n Mecanismo completo de protección de seguridad

Admite la autenticación 802.1X, proporciona la función de
autenticación para la computadora LAN y controla el estado
autorizado del puerto controlado de acuerdo con el resultado
de la autenticación.

Admite aislamiento de puertos

Admite la supresión de tormentas de transmisión del puerto

Puerto de soporte + enlace MAC, función de enlace de puerto
IP + MAC +



n El equipo es estable y confiable

El host tiene un bajo consumo de energía, un diseño sin
silenciamiento del ventilador, una carcasa metálica de aleación
de aluminio, una excelente disipación del calor y garantiza un
funcionamiento estable de los productos.

El equipo cumple con el estándar nacional CCC, cumple con
los requisitos de las normas de seguridad CE, FCC y RoHS, y es
seguro y confiable.

Su fuente de alimentación, diseño de alta redundancia,
proporciona alimentación PoE estable a largo plazo

El usuario puede comprender fácilmente el estado de
funcionamiento del dispositivo a través del indicador de
encendido (PWR), el indicador de estado del puerto (Link)
indicador de operación.



n Fácil gestión de operación y mantenimiento

Admite varios métodos de administración y mantenimiento,
como administración web, línea de comando CLI (Consola,
Telnet), SNMP (V1/V2/V3).

Admite métodos de encriptación como HTTPS, SSLV3 y
SSHV1/V2 para una administración más segura.

Admite RMON, registro del sistema, estadísticas de tráfico de
puertos, fácil optimización y transformación de la red.

Admite LLDP, que es conveniente para que el sistema de
gestión de red consulte y juzgue el estado de comunicación del
enlace.

Admite monitoreo de CPU, monitoreo de memoria, detección
de ping, detección de longitud de cable.
ESPECIFICACIÓN TÉCNICA

Interfaz


8 puertos PoE 10/100/1000Base-T (datos/alimentación)

2 puertos SFP de enlace ascendente 100/1000Base-X (datos)

1 puerto RS232 de consola (115200,N,8,1)

Puerto POE


El puerto 1-8 puede admitir el estándar PoE IEEE 802.3af/at

Protocolo de red


IEEE802.3 10Base-T,

IEEE802.3i 10Base-T,

IEEE802.3u 100Base-TX,

IEEE802.3ab 1000Base-T,

IEEE802.3z 1000Base-X

IEEE802.3x

Estándar PoE


IEEE802.3af/en estándar

Características del puerto Ethernet


Detección automática 10/100/1000BaseT(X), dúplex
completo/semidúplex MDI/MDI-X adaptativo

Características del puerto de fibra


Interfaz de fibra Gigabit SFP (el módulo de fibra no está incluido,
debe pedirse por separado, las opciones del módulo incluyen
modo único/multimodo, fibra única/doble, LC)

Modo de reenvío


Almacenar y reenviar (velocidad de cable completa)

Capacidad de conmutación


192 Gbps (sin bloqueo)

Tasa de reenvío a 64 bytes


17,86 Mpps

MAC


8K

Memoria intermedia


4M

Transmisión de par trenzado


10BASE-T: Cat3,4,5 UTP (100 metros) ,

100BASE-TX: Cat5 o posterior UTP (100 metros)

1000BASE-T: Cat5e o posterior UTP (100 metros)

Cable de fibra óptica


Modo múltiple: 850nm 0~500M Modo único: 1310nm 0~40KM,
1550nm 0~120KM.

Pin de la fuente de alimentación


Predeterminado: 1/2 (+), 3/6 (-)

Potencia máxima/promedio por puerto


30W/30W

Potencia total/voltaje de entrada


250 W (CA 100-240 V)

El consumo de energía


En espera <,10W, Carga completa <,240W

Indicador LED


Indicador de potencia: PWR (verde), indicador del sistema: SYS
(verde), Indicador de red: Link/Act (amarillo), Indicador PoE: PoE
(verde), Puerto de fibra SFP: L/A (verde)

Fuente de alimentación


Fuente de alimentación conmutada incorporada, CA 100~240V
50-60Hz 4.1A

Operación TEMPERATURA/Humedad


-20~+55°C,5%~90% HR Sin condensación

Almacenamiento TEMPERATURA /Humedad


-40~+75°C,5%~95% HR Sin condensación

Dimensión (L*W*H)


270*181*44,5mm

Peso neto / bruto


<,1,7 kg / <,2,2 kg

Metodo de instalacion


Tipo de escritorio, instalación de gabinete 1U de 19 pulgadas

Protección contra rayos / Nivel de protección


Protección contra rayos: 4KV 8/20us,

Nivel de protección: IP30

Certificación


CCC,Marca CE, comercial,CE/LVD EN60950,FCC Parte 15 Clase
B,RoHS, Función de serie gestionada

Interfaces


Control de flujo IEEE802.3x (dúplex completo)

Supresión de tormentas de difusión para tarifa de puerto

admite el límite de velocidad para el tráfico de mensajes
entrantes y sin conexión, con un tamaño de partícula mínimo
de 64 Kbps.

Ajuste de protección de temperatura

Configuración de ahorro de energía del puerto EEE Ethernet

Gestión PoE


Límite de potencia total de la fuente de alimentación PoE

Asignación de potencia de salida PoE por puerto, cerrar /af/at

Configuración de prioridad de salida PoE para cada puerto

Visualización del estado de funcionamiento de PoE por puerto

Inicio de retardo de energía

Programación de tiempo y trabajo PoE

Función de capa 3


Admite la función administrada L2 +,

Soporte de gestión IPV4/IPV6

Admite reenvío de enrutamiento suave de capa 3 (débil tres
niveles),

Admite diferentes segmentos de red, comunicación entre
diferentes VLAN

Admite enrutamiento estático/enrutamiento predeterminado
128, 1024 reenvío de software ARP

VLAN


Admite VLAN basada en puerto (4K), IEEE802.1q

VLAN basada en protocolo de soporte

Admite acceso, troncal, híbrido de tres tipos de configuración
de puertos

Admite la configuración de QinQ

Agregación de puertos


Apoyo LACP

Apoyar la polimerización estática

Admite los 8 grupos de agregación más grandes, cada grupo
de agregación admite 8 puertos.

Árbol de expansión


STP (IEEE802.1d)

RSTP (IEEE802.1w)

MSTP (IEEE802.1s)

Protocolo de red de anillo industrial


Admite G.8032 (ERPS), admite 255 bucles como máximo y
admite 1024 dispositivos por anillo.

El tiempo de autocuración de la red de anillo es inferior a 20
ms.

multidifusión


Admite IGMP Snooping V1/V2 y admite 1024 grupos de
multidifusión como máximo.

Admite el mecanismo de salida rápida del usuario

Soporte MLD Snooping V1/V2

Admite VLAN de multidifusión

Imagen


Duplicación de tráfico bidireccional compatible con el puerto
básico

QoS


QoS de servicio diferencial

Cada puerto admite 8 colas de salida

Admite mapeo de prioridad 802.1p/DSCP

Admite mecanismo de programación de colas (SP, WRR,
SP+WRR)

etiqueta de prioridad Marca/Observación

filtrado de paquetes basado en secuencias

Compatibilidad con la redirección basada en secuencias

Límite de velocidad basado en el flujo de soporte

LCA


Admite la función de filtrado de paquetes L2 a L4, puede
coincidir con los primeros 80 bytes del mensaje, proporcionar
en función de la dirección MAC de origen, la dirección MAC de
destino, la dirección IP de origen, la dirección IP de destino, el
tipo de protocolo IP, el puerto TCP/UDP, TCP/UDP rango de
puertos, VLAN y otra definición ACL.

Admite ACL según el puerto y la VLAN

Características de seguridad




Admite la gestión de calificación de usuarios y la protección
con contraseña

Admite autenticación IEEE802.1X/autenticación de dirección
MAC centralizada

Admite autenticación AAA y RADIUS

Admite la cantidad de restricciones de aprendizaje de
direcciones MAC

Admite el agujero negro de la dirección MAC

Admite SSH 2 para proporcionar contraseñas seguras para el
inicio de sesión del usuario.

Admite SSL para garantizar la seguridad de la transmisión de
datos

Aislamiento de puerto de soporte

Admite la función de límite de velocidad del mensaje ARP

Admite protección de dirección de origen IP

Admite la función de detección de intrusos ARP

Soporte contra ataques DoS

Admite la supresión de mensajes de difusión del puerto

Admite el mecanismo de copia de seguridad de datos del host

Capacidades de enlace de puertos IP+MAC+VLAN+

DHCP


Admite cliente DHCP

Admite indagación DHCP

Servicio DHCP de soporte

Compatible con retransmisión DHCP

Gestión y Mantenimiento




Consola de soporte/Módem AUX/Telnet/SSH2.0 Configuración
de línea de comando CLI

Soporte de gestión de red WEB (HTTPS)

Admite gestión de descarga de archivos FTP, TFTP, Xmodem,
SFTP

Soporte SNMP V1/V2C/V3

Apoyar una reducción de bonos

Soporta reloj NTP

Registro de trabajo del sistema de soporte

Admite detección de ping

Admite detección de estado de cable

Admite la vista del estado de utilización instantánea de la CPU

Admite protocolo de descubrimiento de capa de enlace LLDP

Admite el centro de gestión inteligente ONV NMS

Requisitos del sistema




Navegador web: Mozilla Firefox 2.5 o superior, navegador
Google Chrome V42 o superior, Microsoft Internet Explorer10 o
superior,

Cable Ethernet Cat5e o posterior,

TCP/IP, adaptador de red y sistema operativo de red (Microsoft
Windows, Linux o Mac OS X) instalado en cada computadora
de la red.
