Prueba rápida y sencilla en la salida RJ45 para detectar la existencia de Power over Ethernet en un segundo

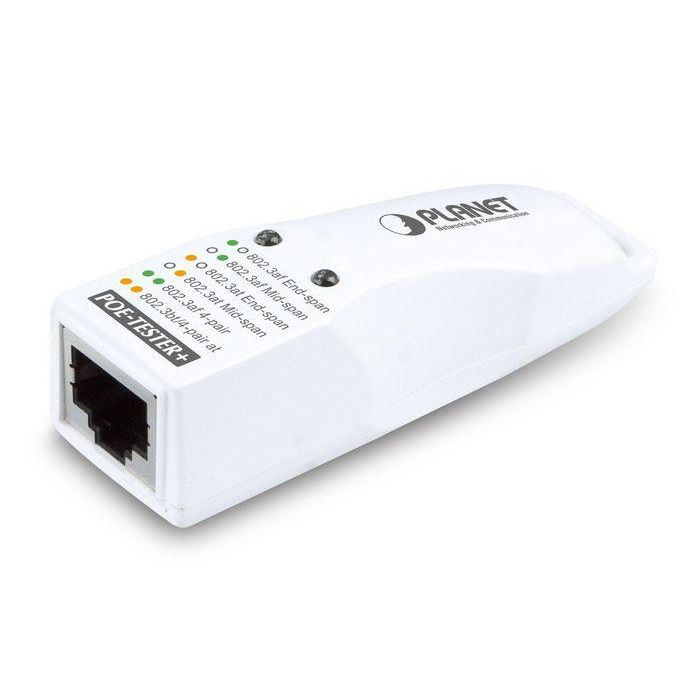

PLANET POE-TESTER+ es un adaptador de diagnóstico PoE de nueva generación fácil de usar para instaladores de red, integradores de sistemas, MIS de empresa e incluso usuarios domésticos para identificar rápidamente la existencia de Power over Ethernet en la red de aplicaciones. Está diseñado para detectar si el voltaje PoE IEEE 802.3af/at/bt circula por el cable UTP e identificar el tipo de PSE (equipo de fuente de alimentación) para la resolución de problemas.


Indicadores LED fáciles de conectar y mostrar

Simplemente conecte el POE-TESTER+ al PSE o a la salida RJ45 y el LED se iluminará al detectar el voltaje PoE a través del cable UTP e identificar el PSE en modo mid-span, end-span, modo PoE 802.3af, modo PoE+ 802.3at o incluso el modo PoE++ 802.3bt de 4 pares, en un segundo.


Identifique los modos y estándares de PSE PoE

El POE-TESTER+ cuenta con dos LED bicolor para una identificación rápida y sencilla del modo PSE. Un sistema de alimentación a través de Ethernet (POE) consta de un PSE (equipo de fuente de alimentación) y un PD (dispositivo alimentado). El PSE es un dispositivo que suministra energía en una configuración PoE. Existen tres tipos de PSE: Modo A, Modo B y modo de 4 pares. El PSE puede ser un switch PoE Modo A de extremo a extremo, un inyector PoE Modo B de extremo a extremo o un PSE de modo de 4 pares (extremo a extremo y medio a extremo).

El PD es un terminal PoE habilitado por el PSE y, por lo tanto, consume energía, como las cámaras de red IP, los teléfonos VoIP, los puntos de acceso inalámbricos, etc.


Solución de problemas de instalación PoE

Aunque el estándar IEEE 802.3af/at no permite los PD que implementan solo el Modo A con extremo a extremo o el Modo B con extremo a extremo, algunos PD están diseñados para funcionar solo con uno de los modos. Por lo tanto, esto provocará que el PSE y el PD PoE no sean compatibles entre sí en las aplicaciones. Por ejemplo, un switch PoE diseñado para extremo de tramo no puede alimentar el punto de acceso inalámbrico remoto que solo está en el tramo medio. Sin embargo, la mayoría de las veces, los instaladores no sabrán con exactitud cuáles son los dispositivos PSE remotos. PLANET POE-TESTER+ verifica la alimentación de su cable UTP e identifica su fuente, tramo medio, tramo final o tramo medio + tramo final. Asegúrese de que el extremo del cable UTP tenga PoE. El siguiente paso es verificar si el dispositivo de salida es compatible con el PSE o si se trata de un dispositivo de salida defectuoso.

• Comprueba rápidamente la salida RJ45 para detectar alimentación por Ethernet (PoE)
• Dos LED bicolores indican los estándares PoE y los tipos de PSE (equipo de fuente de alimentación)
• PoE IEEE 802.3af
• PoE+ IEEE 802.3at
• PoE++ IEEE 802.3bt
• Switch PoE de extremo a extremo
• Inyector/concentrador de inyectores PoE de extremo a extremo
• Switch/inyector PoE 802.3bt de extremo a extremo y de extremo a extremo
• Compatible con el estándar PoE IEEE 802.3bt/at/af
• Tamaño compacto, Plug and Play diseño
