Solución de extensión Gigabit y alimentación PoE+ completa y rentable, ideal para entornos exigentes

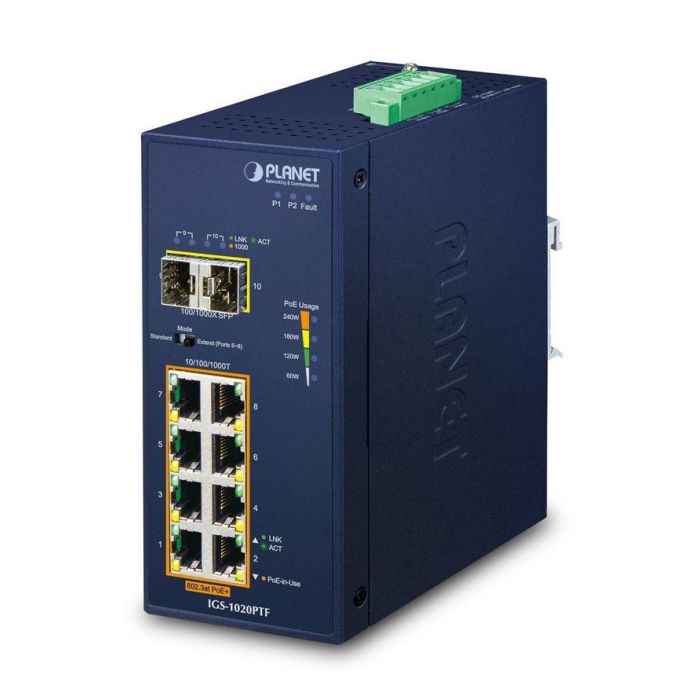

Con Plug and Play diseñado para instalarse en entornos industriales exigentes, PLANET IGS-1020PTF es un conmutador Gigabit Ethernet PoE+ no administrado de tipo riel DIN de grado industrial con ocho puertos 10/100/1000BASE-T con IEEE 802.3at PoE+ y dos interfaces de fibra óptica 100/1000BASE-X para conexión de enlace ascendente.

El IGS-1020PTF está diseñado con un sistema de alimentación redundante y puede funcionar de manera confiable, estable y silenciosa en cualquier entorno endurecido sin afectar su rendimiento. Incluye una potencia total disponible de hasta 240 vatios para diferentes tipos de aplicaciones PoE y una temperatura de funcionamiento de -40 a 75 °C en una robusta carcasa metálica IP30.


Entrada de alimentación dual para un sistema de red de alta disponibilidad

El IGS-1020PTF cuenta con un potente sistema de entrada de alimentación dual con un amplio rango de voltaje (48~56 V CC) integrado en la red de automatización del cliente para mejorar la fiabilidad y el tiempo de actividad del sistema. Si la fuente de alimentación 1 falla, la función de conmutación por error de hardware se activa automáticamente para seguir alimentando el IGS-1020PTF a través de la fuente de alimentación 2 alternativamente sin interrumpir su funcionamiento.


Extensión de transmisión de datos Ethernet y alimentación PoE+ 802.3at

El IGS-1020PTF incorpora un interruptor DIP sólido que proporciona los modos de funcionamiento "Estándar" y "Extendido". El IGS-1020PTF funciona como un switch PoE+ IEEE 802.3at normal en modo "Estándar". En modo "Extendido", el IGS-1020PTF opera por puerto a 10 Mbps en modo dúplex completo y admite una potencia de salida PoE de 20 a 25 vatios a una distancia de hasta 250 metros, superando el límite de 100 metros del cable Ethernet UTP.


Capacidad de enlace de fibra óptica para una extensión flexible de la distancia

Las dos ranuras mini-GBIC adicionales integradas en el IGS-1020PTF admiten detección automática de SFP y doble velocidad, gracias a sus módulos de fibra óptica SFP (factor de forma pequeño conectable) 100BASE-FX y 1000BASE-SX/LX. Esto permite al administrador elegir con flexibilidad el transceptor SFP adecuado según la distancia o velocidad de transmisión requerida para extender la red eficientemente. La distancia puede extenderse de 550 metros a 2 kilómetros (fibra multimodo) y 10/20/30/40/50/60/70/120 kilómetros (fibra monomodo o fibra WDM). Son ideales para aplicaciones de enlace ascendente a conmutadores troncales y centros de monitoreo a larga distancia.


Diseño resistente al medio ambiente

Con su carcasa industrial metálica IP30, el IGS-1020PTF ofrece un alto nivel de inmunidad contra interferencias electromagnéticas y sobretensiones eléctricas intensas, comunes en plantas de producción o en cabinas de control de tráfico sin aire acondicionado. Su diseño ventilado evita la necesidad de ventiladores, lo que garantiza un funcionamiento silencioso. Al operar en un rango de temperatura de -40 a 75 °C, el IGS-1020PTF se puede instalar en prácticamente cualquier entorno difícil.


Protección robusta

El IGS-1020PTF proporciona descarga de contacto de ±6 kV CC y descarga de aire de ±6 kV CC para protección contra descargas electrostáticas (ESD) Ethernet. También es inmune a sobretensiones de ±6 kV para mejorar la estabilidad del producto y proteger las redes de los usuarios de ataques ESD devastadores, garantizando un flujo de trabajo estable.


Indicador LED inteligente para el uso de PoE en tiempo real

El IGS-1020PTF ayuda a los usuarios a monitorear el estado actual del consumo de energía PoE de forma fácil y eficiente gracias a su avanzado indicador LED. El panel frontal del conmutador industrial Gigabit PoE+, denominado "Uso de energía PoE", tiene cuatro LED naranjas que indican 60 W, 120 W, 180 W y 240 W de uso de energía PoE.


Instalación flexible y sencilla con espacio limitado

El IGS-1020PTF está diseñado para instalarse en diferentes entornos, como gabinetes de pared. Se puede instalar mediante montaje fijo en pared, riel DIN o montaje en pared lateral, lo que hace que su uso sea más flexible y sencillo en cualquier ubicación con espacio limitado.

• Puerto físico
• Ocho puertos RJ45 Gigabit Ethernet 10/100/1000BASE-T con inyector PoE+ IEEE 802.3af/at (puertos 1 a 8)
• Dos ranuras SFP 100/1000BASE-X para detección automática del tipo de transceptor SFP (puertos 9 a 10)
• Alimentación a través de Ethernet
• Cumple con la norma IEEE 802.3at Power over Ethernet Plus, end-span PSE
• Compatibilidad con versiones anteriores de la norma IEEE 802.3af Power over Ethernet
• Alimentación a través de hasta 8 puertos de dispositivos IEEE 802.3af/802.3at
• PoE de 240 vatios presupuesto
• Admite alimentación PoE de hasta 30 vatios por cada puerto PoE
• Detección automática de dispositivos alimentados (PD)
• La protección del circuito evita interferencias de energía entre puertos
• Alimentación remota de hasta 100 metros
• Carcasa industrial e instalación
• Carcasa metálica IP30
• Diseños para montaje en riel DIN y pared
• Alimentación redundante de 48 a 56 V CC con protección contra polaridad inversa
• Admite protección ESD Ethernet de 6 KV CC
• Soporta una temperatura de funcionamiento de -40 a 75 grados C
• Conmutación
• Basada en hardware 10/100 Mbps (semidúplex/dúplex completo), 1000 Mbps (dúplex completo), negociación automática y MDI/MDI-X automático
• Características: modo de almacenamiento y reenvío con filtrado de velocidad de cable y Velocidades de reenvío
• Control de flujo IEEE 802.3x para funcionamiento dúplex completo y contrapresión para funcionamiento semidúplex
• Tamaño de tabla de direcciones MAC de 8K
• Estructura de conmutación de 20 Gbps
• Trama jumbo de 9K
• Interruptor DIP basado en hardware para la selección de los modos "Estándar" y "Extendido"; el modo "Extendido" ofrece una distancia de transmisión PoE de 30 vatios de 250 m a una velocidad de 10 Mbps
• Aprendizaje y envejecimiento automáticos de direcciones
